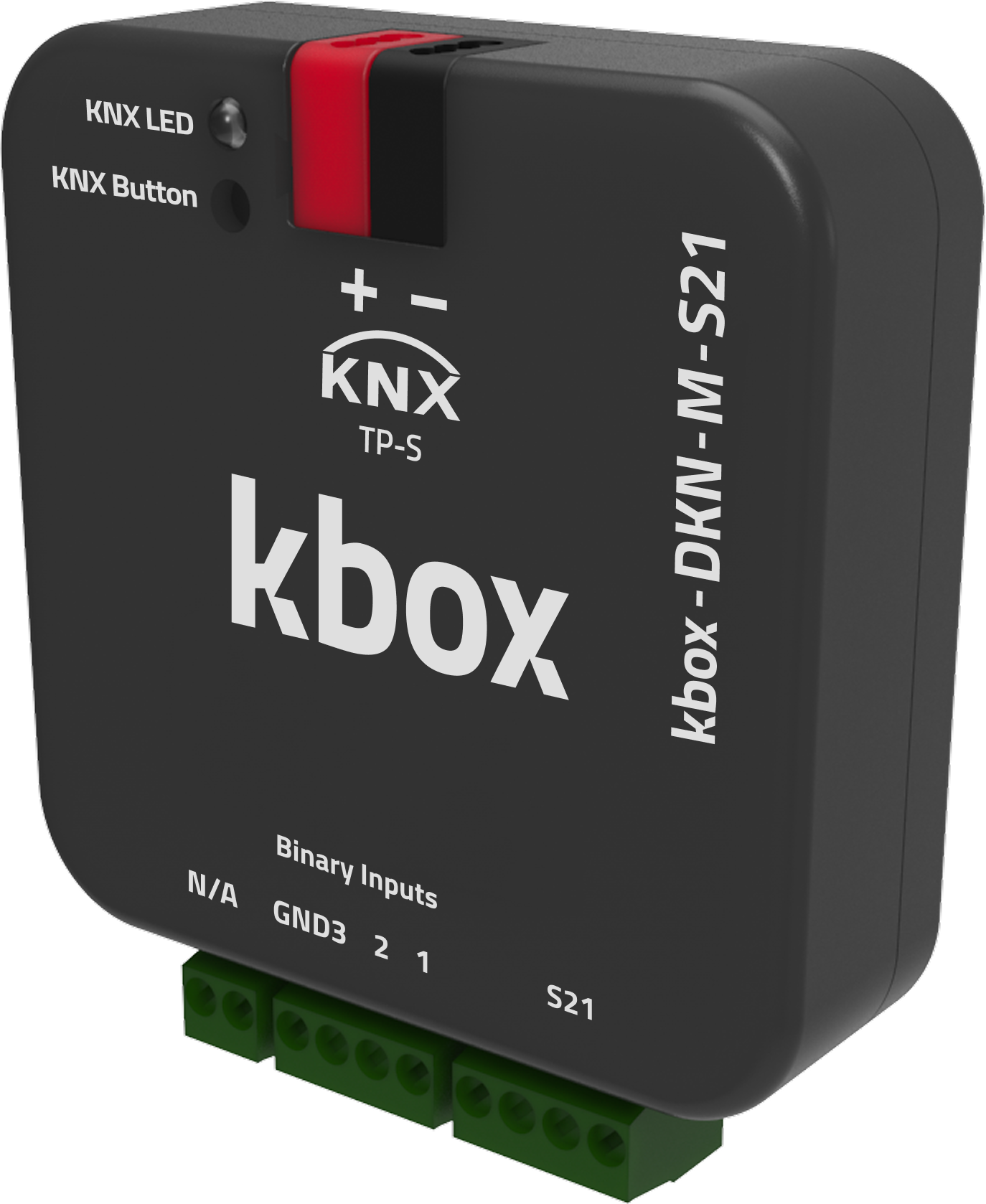

Kbox DKN-M-S21 - Daikin Multi S21 KNX Gateway
Produktmerkmale
Kbox DKN-M-S21 verbindet Daikin-Innengeräte über den S21-Anschluss mit einem KNX-Automationssystem. S21 ist der Servicestecker in Daikins Residential- und Multi-Split-Innengeräten.
Dieses Modell erweitert die Grenzen der Kbox-Familie an zwei Stellen. Erstens wird die Lüftersteuerung mit 7 Stufen plus Auto adressiert — die höchste Stufenzahl der Familie. Zweitens lässt sich die Heiz-Solltemperatur bis auf 10 °C absenken (10–30 °C), der niedrigste Wert der Familie und die Grundlage für Frostschutzszenarien in ungenutzten Bereichen. Im Kühlbetrieb liegt der Bereich bei 18–32 °C.
Integrationshinweise
- Nicht mit VRV verwechseln: Der S21-Anschluss ist für Residential- und Multi-Split-Geräte. Daikin VRV-Systeme nutzen die P1/P2-Leitung und erfordern das Modell Kbox DKN. Die beiden sind nicht austauschbar.
- Es gibt keine Slave-Funktion: Dieses Modell unterstützt den Parallelbetrieb mit einer kabelgebundenen Fernbedienung nicht. Bewerten Sie das in der Entwurfsphase, wenn die vorhandene Fernbedienung an ihrem Platz bleiben muss.
- Die Lamellensteuerung ist nicht positionsbasiert: Die vertikale Lamelle wird ausschließlich über ein 1-Bit-Objekt Swing ein/aus gesteuert; adressierbare Positionen gibt es nicht. Die horizontale Lamelle (Left-Right Wing) wird unterstützt.
- Frostschutz: Eine Heizuntergrenze von 10 °C hält, kombiniert mit einem Fensterkontakt oder Präsenzmelder auf KNX-Seite, ungenutzte Räume auf niedriger Temperatur.
- Kompatibilität: Prüfen Sie Ihr Innengerätemodell im Kompatibilitäts-Finder.
Dokumente & Downloads
Lieferumfang
- Kbox-DKN-M-S21 KNX Gateway
- S21 Anschlusskabel
- Wago KNX Klemme
Technische Daten
| Gerät | Kbox DKN-M-S21 - Daikin Multi S21 KNX Gateway |
|---|---|
| Klimaanlagen-Hersteller | Daikin |
| Anschluss | S21 |
| Kompatible Innengeräte | Daikin indoor units |
| ETS-Applikationsversion | 1.0.8 |
| KNX-Zertifikat-Nr. | 574/22153/25 (KNX v3.0.4) |
| Spannungsversorgung | KNX bus (EIB) |
| Stromaufnahme | 10 mA |
| Eingänge | 3 potentialfreie Eingänge |
| Taster / LED | 1 × KNX programming button · 1 × KNX programming LED |
| Betriebsart | S-Mode |
| Schutzart | IP20 |
| Betriebstemperatur | -10 °C … +70 °C |
| Lagertemperatur | -25 °C … +90 °C |
| Max. Luftfeuchtigkeit | < 90 % RH |
| Abmessungen | 44.5 × 19.8 × 44.5 mm |
| Konfiguration | ETS 5 / ETS 6 |
ETS-Parameter
Das Gerät wird über den S21-Anschluss mit dem Daikin Innengerät verbunden. Die folgenden Parameter werden in der ETS konfiguriert.
| Betriebsmodi | Cool / Heat / Dry / Fan Only / Auto |
|---|---|
| Lüfterstufe | 7 Stufen + Auto |
| Vertikale Lamelle (Up-Down Wing) | Nur Swing ein/aus |
| Horizontale Lamelle (Left-Right Wing) | Ja |
| Solltemperaturbereich Kühlen | 18 – 32 °C |
| Solltemperaturbereich Heizen | 10 – 30 °C |
| Quelle der Raumtemperatur | Über den KNX-Bus (From Bus) |
KNX-Gruppenobjekte
Das Gerät stellt 52 Gruppenobjekte bereit. Die Objektnamen entsprechen genau der ETS-Datenbank.
| Objekt | Funktion | Typ | Flags |
|---|---|---|---|
| General | |||
| On/Off | 1: On / 0: Off | 1 bit | CWU |
| On/Off Feedback | 1: On / 0: Off | 1 bit | CRT |
| Alive Status | Alive notification | 1 bit | CRT |
| Remote Controller Lock | 1: Enabled / 0: Disabled | 1 bit | CRWU |
| Object Control Lock | 1: Enabled / 0: Disabled | 1 bit | CRWU |
| Error Status | ASCII error code | 14 bytes | CRT |
| Error Alarm | 1: On / 0: Off | 1 byte | CRT |
| Mode | |||
| Mode | Cool / Heat / Dry (Dehumidification) / Fan (Fan Only) / Auto | 1 byte | CWU |
| Mode Feedback | Cool / Heat / Dry (Dehumidification) / Fan (Fan Only) / Auto | 1 byte | CRT |
| Mode +/- | 1: Increase / 0: Decrease | 1 bit | CWU |
| Heat/Cool Mode Set | 1: Heat / 0: Cool | 1 bit | CWU |
| Cool Mode Set | 1: Enable / 0: Disable | 1 bit | CWU |
| Heat Mode Set | 1: Enable / 0: Disable | 1 bit | CWU |
| Dry (Dehumidification) Mode Set | 1: Enable / 0: Disable | 1 bit | CWU |
| Fan (Fan Only) Mode Set | 1: Enable / 0: Disable | 1 bit | CWU |
| Auto Mode Set | 1: Enable / 0: Disable | 1 bit | CWU |
| Cool Mode Feedback | 1: Enable / 0: Disable | 1 bit | CRT |
| Heat Mode Feedback | 1: Enable / 0: Disable | 1 bit | CRT |
| Dry (Dehumidification) Mode Feedback | 1: Enable / 0: Disable | 1 bit | CRT |
| Fan (Fan Only) Mode Feedback | 1: Enable / 0: Disable | 1 bit | CRT |
| Auto Mode Feedback | 1: Enable / 0: Disable | 1 bit | CRT |
| Temperature | |||
| Set Point Temperature | Temperature (°C) | 2 bytes | CWU |
| Set Point Temperature Feedback | Temperature (°C) | 2 bytes | CRT |
| Set Point Temperature +/- | 1: Increase / 0: Decrease | 1 bit | CWU |
| Ambient Temperature | Temperature (°C), min 8 / max 39 | 2 bytes | CWU |
| Ambient Temperature Feedback | Temperature (°C) | 2 bytes | CRT |
| Fan | |||
| Fan Level Set | Percentage (Scaling) | 1 byte | CWU |
| Fan Level Feedback | Percentage (Scaling) | 1 byte | CRT |
| Fan Level Set | 0…7 (Enumerated) | 1 byte | CWU |
| Fan Level Feedback | 0…7 (Enumerated) | 1 byte | CRT |
| Fan Level +/- Set | 1: Increase / 0: Decrease | 1 bit | CWU |
| Fan Level-1 Set | 1: Enable / 0: Disable | 1 bit | CWU |
| Fan Level-2 Set | 1: Enable / 0: Disable | 1 bit | CWU |
| Fan Level-3 Set | 1: Enable / 0: Disable | 1 bit | CWU |
| Fan Level-4 Set | 1: Enable / 0: Disable | 1 bit | CWU |
| Fan Level-5 Set | 1: Enable / 0: Disable | 1 bit | CWU |
| Fan Level-6 Set | 1: Enable / 0: Disable | 1 bit | CWU |
| Fan Level-7 Set | 1: Enable / 0: Disable | 1 bit | CWU |
| Fan Level-1 Feedback | 1: Enable / 0: Disable | 1 bit | CRT |
| Fan Level-2 Feedback | 1: Enable / 0: Disable | 1 bit | CRT |
| Fan Level-3 Feedback | 1: Enable / 0: Disable | 1 bit | CRT |
| Fan Level-4 Feedback | 1: Enable / 0: Disable | 1 bit | CRT |
| Fan Level-5 Feedback | 1: Enable / 0: Disable | 1 bit | CRT |
| Fan Level-6 Feedback | 1: Enable / 0: Disable | 1 bit | CRT |
| Fan Level-7 Feedback | 1: Enable / 0: Disable | 1 bit | CRT |
| Up-Down Wing | |||
| Up-Down Position Swing Set | 1: Enabled / 0: Disabled | 1 bit | CWU |
| Up-Down Position Swing Feedback | 1: Enabled / 0: Disabled | 1 bit | CRT |
| Left-Right Wing | |||
| Left-Right Position Swing Set | 1: Enabled / 0: Disabled | 1 bit | CWU |
| Left-Right Position Swing Feedback | 1: Enabled / 0: Disabled | 1 bit | CRT |
| Digital Inputs | |||
| Digital Input 1 | 1: Active / 0: Passive | 1 bit | CWU |
| Digital Input 2 | 1: Active / 0: Passive | 1 bit | CWU |
| Digital Input 3 | 1: Active / 0: Passive | 1 bit | CWU |
Flags: C = Kommunikation, R = Lesen, W = Schreiben, T = Übertragen, U = Aktualisieren.
