Kbox MITT TB15 - Mitsubishi Electric TB15 KNX Gateway
Ürün Özellikleri

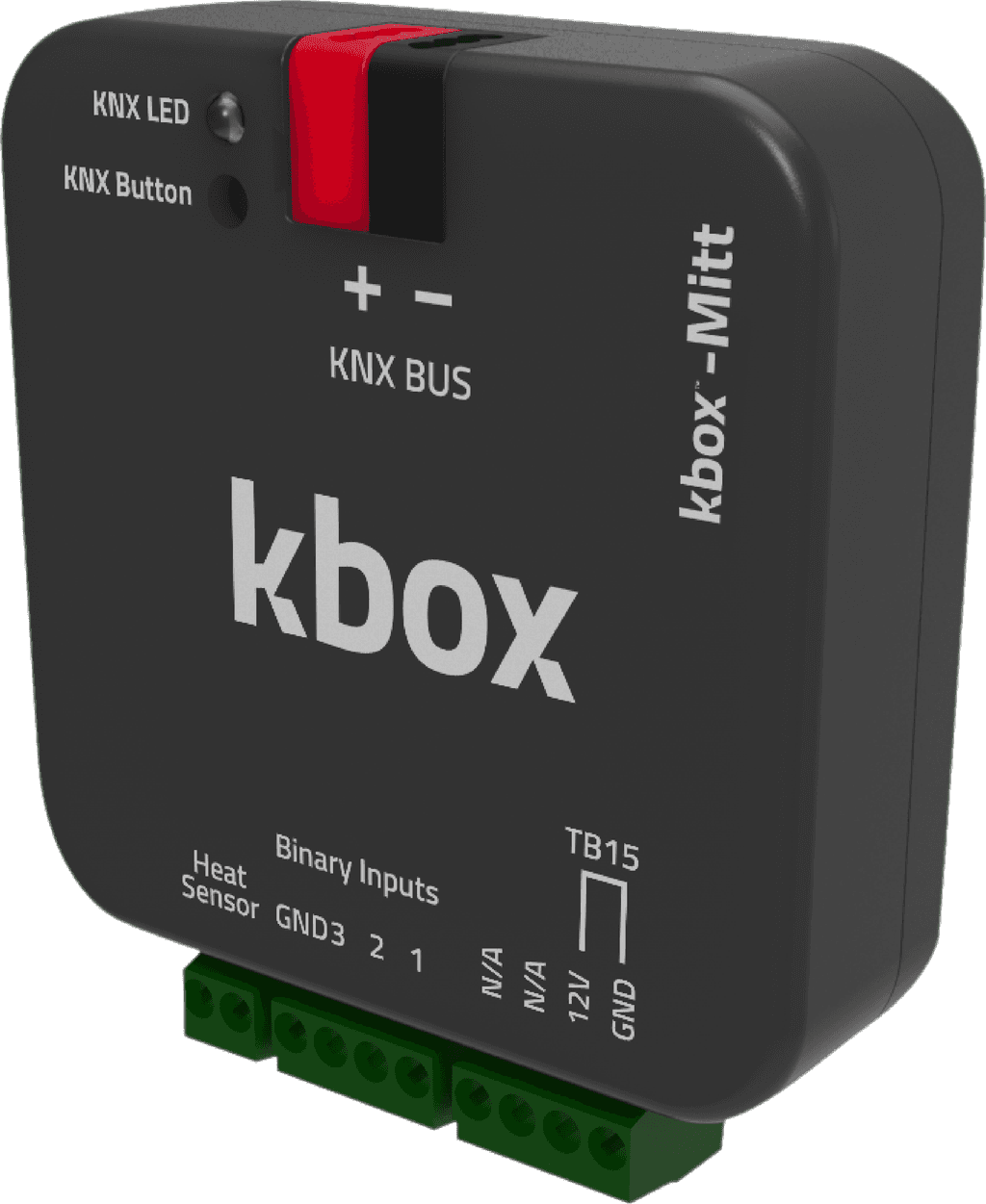

Kbox MITT TB15, Mitsubishi Electric klimaları KNX otomasyon sistemine bağlayan gateway'in TB15 klemens bağlantılı sürümüdür. PAC, RAC, City Multi VRF ve Mr.Slim serilerindeki iç ünitelerle çalışır.
TB15, iç ünitenin kablolu kumanda klemensidir. Kbox MITT TB15 bu klemense bağlanarak kumanda yerine geçer ve klimanın tüm fonksiyonlarını KNX'ten yönetilebilir hâle getirir.
Set sıcaklığı soğutmada 19–30 °C, ısıtmada 17–28 °C aralığında sınırlandırılır. Bu, Mitsubishi Electric iç ünitelerinin kendi kabul ettiği aralıktır; dışına çıkan bir değer üniteye iletilmez. Fan 5 kademe + Auto, dikey kanat 5 pozisyon + Swing olarak adreslenir.
Entegrasyon Notları
- Zorunlu klima ayarı: TB15 bağlantısında iç ünitenin termistör verisini (ortam sıcaklığı) kumandadan okuyacak şekilde ayarlanması gerekir. Bu ayar yapılmazsa ünite kendi emiş sensörünü kullanmaya devam eder ve KNX'ten beslediğiniz oda sıcaklığı dikkate alınmaz. İlgili ayar için klimanın servis kılavuzuna bakın.
- CN105 ile karıştırmayın: Aynı iç ünite ailesi için iki ayrı Kbox modeli vardır. Bağlantıyı CN105 konnektöründen yapacaksanız Kbox MITT CN105 modelini kullanın; termistör ayarı o modelde terstir.
- Mantık birimleri: 10 adet "Additional Function" bloğu cihaz içinde çalışır; her biri 7 mantık, 4 aritmetik, 6 karşılaştırma ve 3 tip dönüştürme işlemi yapabilir. Sahne ve pencere kontağı senaryoları için ek donanım gerekmez.
Dökümanlar & İndirme
Kutu içeriği
- Kbox-MITT KNX gateway
- Wago KNX Klemens
Teknik Özellikler
| Cihaz | Kbox MITT TB15 - Mitsubishi Electric TB15 KNX Gateway |
|---|---|
| Klima markası | Mitsubishi Electric |
| Bağlantı portu | TB15 |
| Uyumlu iç üniteler | PAC, RAC, City Multi VRF, Mr.Slim |
| ETS uygulama sürümü | 1.0.8 |
| KNX sertifika no | 574/22153/25 (KNX v3.0.4) |
| Besleme | KNX bus (EIB) |
| Güç tüketimi | 10 mA |
| Girişler | 3 kuru kontak girişi |
| Buton / LED | 1 × KNX programming button · 1 × KNX programming LED |
| Çalışma modu | S-Mode |
| Koruma sınıfı | IP20 |
| Çalışma sıcaklığı | -10 °C … +70 °C |
| Depolama sıcaklığı | -25 °C … +90 °C |
| Maks. nem | < 90 % RH |
| Boyutlar | 44.5 × 19.8 × 44.5 mm |
| Yapılandırma | ETS 5 / ETS 6 |
ETS Parametreleri
Cihaz Mitsubishi Electric iç ünitesine TB15 portundan bağlanır ve aşağıdaki parametreler ETS üzerinden yapılandırılır.
| Çalışma modları | Cool / Heat / Dry / Fan Only / Auto |
|---|---|
| Fan kademesi | 5 kademe + Auto |
| Dikey kanat (Up-Down Wing) | 5 adreslenebilir pozisyon + Swing |
| Yatay kanat (Left-Right Wing) | Var |
| Soğutma set sıcaklığı aralığı | 19 – 30 °C |
| Isıtma set sıcaklığı aralığı | 17 – 28 °C |
| Ortam sıcaklığı kaynağı | KNX bus üzerinden (From Bus) |
| Mantık ve aritmetik birimleri | 10 fonksiyon; her biri 7 mantık, 4 aritmetik, 6 karşılaştırma ve 3 tip dönüştürme işlemi |
| Sahne fonksiyonu (Scene) | Var |
| Pencere / varlık / uyku kontağı | Var |
KNX Grup Objeleri
Cihaz 70 grup objesi sunar. Obje adları ETS veritabanındaki hâliyle verilmiştir.
| Obje | Fonksiyon | Tip | Bayrak |
|---|---|---|---|
| General | |||
| On/Off | 1: On / 0: Off | 1 bit | CWU |
| On/Off Feedback | 1: On / 0: Off | 1 bit | CRT |
| Alive Status | Alive notification | 1 bit | CRT |
| Remote Controller Lock | 1: Enabled / 0: Disabled | 1 bit | CRWU |
| Object Control Lock | 1: Enabled / 0: Disabled | 1 bit | CRWU |
| Error Status | ASCII error code | 14 bytes | CRT |
| Error Alarm | 1: On / 0: Off | 1 byte | CRT |
| Mode | |||
| Mode | Cool / Heat / Dry (Dehumidification) / Fan (Fan Only) / Auto | 1 byte | CWU |
| Mode Feedback | Cool / Heat / Dry (Dehumidification) / Fan (Fan Only) / Auto | 1 byte | CRT |
| Mode +/- | 1: Increase / 0: Decrease | 1 bit | CWU |
| Heat/Cool Mode Set | 1: Heat / 0: Cool | 1 bit | CWU |
| Cool Mode Set | 1: Enable / 0: Disable | 1 bit | CWU |
| Heat Mode Set | 1: Enable / 0: Disable | 1 bit | CWU |
| Dry (Dehumidification) Mode Set | 1: Enable / 0: Disable | 1 bit | CWU |
| Fan (Fan Only) Mode Set | 1: Enable / 0: Disable | 1 bit | CWU |
| Auto Mode Set | 1: Enable / 0: Disable | 1 bit | CWU |
| Cool Mode Feedback | 1: Enable / 0: Disable | 1 bit | CRT |
| Heat Mode Feedback | 1: Enable / 0: Disable | 1 bit | CRT |
| Dry (Dehumidification) Mode Feedback | 1: Enable / 0: Disable | 1 bit | CRT |
| Fan (Fan Only) Mode Feedback | 1: Enable / 0: Disable | 1 bit | CRT |
| Auto Mode Feedback | 1: Enable / 0: Disable | 1 bit | CRT |
| Temperature | |||
| Set Point Temperature | Temperature (°C) | 2 bytes | CWU |
| Set Point Temperature Feedback | Temperature (°C) | 2 bytes | CRT |
| Set Point Temperature +/- | 1: Increase / 0: Decrease | 1 bit | CWU |
| Ambient Temperature | Temperature (°C), min 8 / max 39 | 2 bytes | CWU |
| Ambient Temperature Feedback | Temperature (°C) | 2 bytes | CRT |
| Fan | |||
| Fan Level Set | Percentage (Scaling) | 1 byte | CWU |
| Fan Level Feedback | Percentage (Scaling) | 1 byte | CRT |
| Fan Level Set | 0…5 (Enumerated) | 1 byte | CWU |
| Fan Level Feedback | 0…5 (Enumerated) | 1 byte | CRT |
| Fan Level +/- Set | 1: Increase / 0: Decrease | 1 bit | CWU |
| Fan Auto Level | 1: Enable / 0: Disable | 1 bit | CWU |
| Fan Auto Level Feedback | 1: Enable / 0: Disable | 1 bit | CRT |
| Fan Level-1 Set | 1: Enable / 0: Disable | 1 bit | CWU |
| Fan Level-2 Set | 1: Enable / 0: Disable | 1 bit | CWU |
| Fan Level-3 Set | 1: Enable / 0: Disable | 1 bit | CWU |
| Fan Level-4 Set | 1: Enable / 0: Disable | 1 bit | CWU |
| Fan Level-5 Set | 1: Enable / 0: Disable | 1 bit | CWU |
| Fan Level-1 Feedback | 1: Enable / 0: Disable | 1 bit | CRT |
| Fan Level-2 Feedback | 1: Enable / 0: Disable | 1 bit | CRT |
| Fan Level-3 Feedback | 1: Enable / 0: Disable | 1 bit | CRT |
| Fan Level-4 Feedback | 1: Enable / 0: Disable | 1 bit | CRT |
| Fan Level-5 Feedback | 1: Enable / 0: Disable | 1 bit | CRT |
| Up-Down Wing | |||
| Up-Down Position Swing Set | 1: Enabled / 0: Disabled | 1 bit | CWU |
| Up-Down Position Swing Feedback | 1: Enabled / 0: Disabled | 1 bit | CRT |
| Up-Down Wing Set | Percentage (Scaling) | 1 byte | CWU |
| Up-Down Wing Feedback | Percentage (Scaling) | 1 byte | CRT |
| Up-Down Wing Set | 1…5 (Enumerated) | 1 byte | CWU |
| Up-Down Wing Feedback | 1…5 (Enumerated) | 1 byte | CRT |
| Up-Down Wing +/- Set | 1: Increase / 0: Decrease | 1 bit | CWU |
| Up-Down Wing Position 1 Set | 1: Set Position 1 / 0: NA | 1 bit | CWU |
| Up-Down Wing Position 2 Set | 1: Set Position 2 / 0: NA | 1 bit | CWU |
| Up-Down Wing Position 3 Set | 1: Set Position 3 / 0: NA | 1 bit | CWU |
| Up-Down Wing Position 4 Set | 1: Set Position 4 / 0: NA | 1 bit | CWU |
| Up-Down Wing Position 5 Set | 1: Set Position 5 / 0: NA | 1 bit | CWU |
| Up-Down Wing Position 1 Feedback | 1: Active / 0: Inactive | 1 bit | CRT |
| Up-Down Wing Position 2 Feedback | 1: Active / 0: Inactive | 1 bit | CRT |
| Up-Down Wing Position 3 Feedback | 1: Active / 0: Inactive | 1 bit | CRT |
| Up-Down Wing Position 4 Feedback | 1: Active / 0: Inactive | 1 bit | CRT |
| Up-Down Wing Position 5 Feedback | 1: Active / 0: Inactive | 1 bit | CRT |
| Left-Right Wing | |||
| Left-Right Position Swing Set | 1: Enabled / 0: Disabled | 1 bit | CWU |
| Left-Right Position Swing Feedback | 1: Enabled / 0: Disabled | 1 bit | CRT |
| Energy Saving | |||
| Window Contact | 1: Enable / 0: Disable | 1 bit | CWU |
| Window Contact Feedback | 1: Enable / 0: Disable | 1 bit | CRT |
| Occupancy Contact | 1: Enable / 0: Disable | 1 bit | CWU |
| Occupancy Contact Feedback | 1: Enable / 0: Disable | 1 bit | CRT |
| Sleep Contact | 1: Enable / 0: Disable | 1 bit | CWU |
| Digital Inputs | |||
| Digital Input 1 | 1: Active / 0: Passive | 1 bit | CWU |
| Digital Input 2 | 1: Active / 0: Passive | 1 bit | CWU |
| Digital Input 3 | 1: Active / 0: Passive | 1 bit | CWU |
Bayraklar: C = İletişim, R = Okuma, W = Yazma, T = İletim, U = Güncelleme.
